MES与金蝶云星辰ERP系统集成技术解析

一、制造业系统集成的背景与必要性

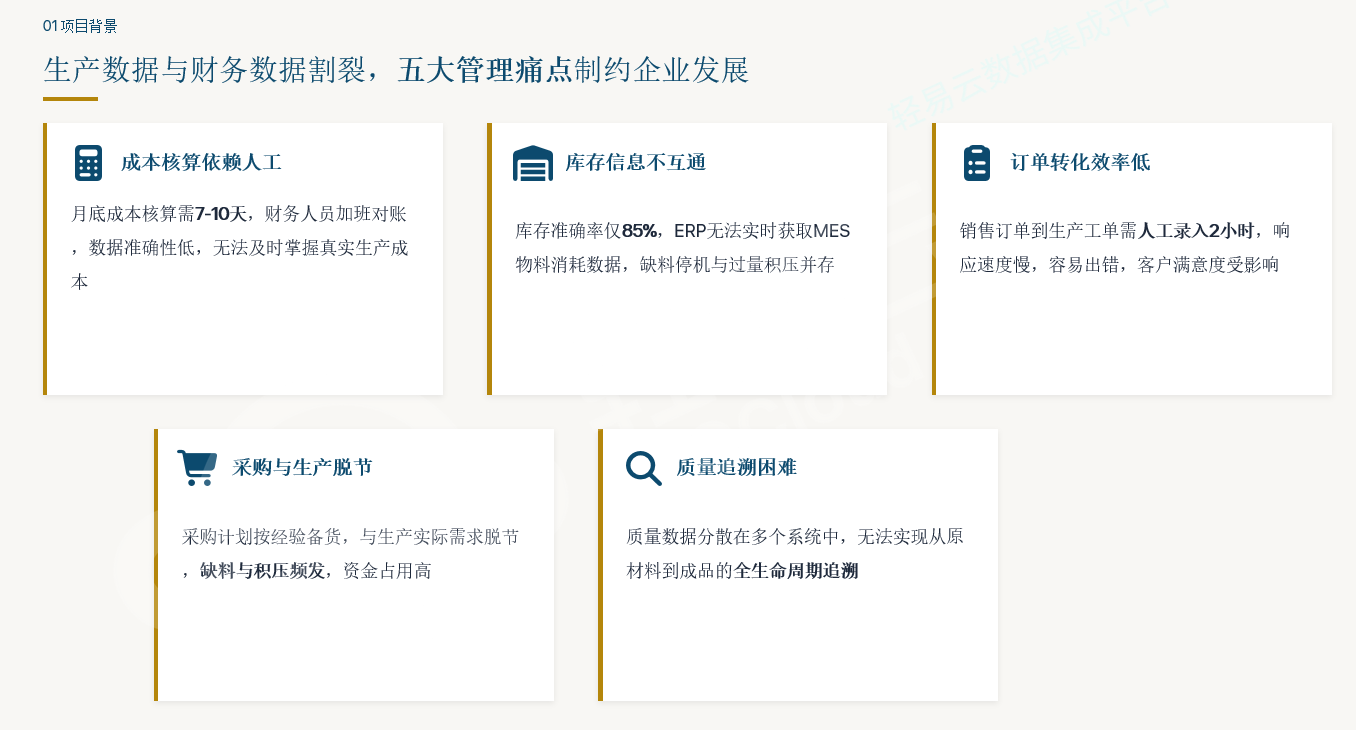

在制造业数字化转型进程中，生产执行层（MES）与企业资源计划层（ERP）的系统割裂已成为制约企业精细化管理的突出瓶颈。以铜排自动产线为代表的离散制造场景为例，MES系统已覆盖订单管理、生产调度、物料追踪、设备监控等执行环节，而ERP系统则承担着财务核算、供应链协同、成本归集等管理职能。两系统数据壁垒导致的直接后果包括：生产实绩无法自动转化为财务凭证，库存信息滞后引发缺料或积压，销售订单到生产工单的转化依赖人工干预，质量追溯数据分散难以形成成本分析闭环。

因此，打通MES与ERP的数据通道，实现从业务发生到财务记账的自动流转，已成为制造业实现"业财一体化"的关键技术路径。

二、系统功能定位与集成目标

2.1 MES系统的执行层能力

典型的MES系统面向车间现场，核心能力包括：

• 订单管理：接收生产订单并支持优先级排产
• 生产管理：涵盖冲剪、打标、铣角、折弯等工序的派发与进度跟踪
• 物料管理：料仓数据管理、出入库作业队列，支持有料仓和无料仓两种模式
• 设备管理：状态监控、开机巡检、工艺参数管理

2.2 ERP系统的计划层能力

以金蝶云星辰为代表的云原生ERP平台，其核心模块覆盖：

• 财务云：总账、应收应付、成本核算、固定资产、税务管理
• 供应链云：采购、销售、库存及供应商/客户管理
• 生产云：生产计划、工单管理、物料需求分析（MRP）、完工汇报

2.3 集成的核心目标

系统集成的本质是实现三层价值：

1. 数据互通：消除生产执行层与资源计划层的信息孤岛
2. 流程协同：贯通"销售订单→生产工单→物料消耗→成本核算"的全流程自动化
3. 决策支持：基于统一数据底座提供生产、库存、成本、质量的多维度分析能力

三、系统集成架构设计

3.1 技术架构原则

成熟的MES-ERP集成方案通常遵循以下设计原则：

• 标准化：采用RESTful API接口规范，基于JSON数据格式交互
• 最小侵入：不改变现有MES核心架构，通过中间服务层实现协议转换与数据映射
• 安全性：采用OAuth2.0认证机制，全链路HTTPS加密传输
• 可靠性：建立失败重试（建议3次）、错误日志记录、异常告警机制
• 可扩展性：接口设计预留字段与扩展点，支撑未来业务增长

3.2 数据流向总览

集成后的数据交互可分为三大方向：

同步策略建议采用"实时同步+定时批量"的混合模式：关键业务单据（如工单状态变更）采用秒级实时推送，基础数据与报表类数据可采用15分钟间隔的批量同步。

四、核心对接场景的技术实现

4.1 基础数据同步（ERP→MES）

基础数据是系统对接的基石，ERP作为主数据管理平台向MES同步以下资料：

• 物料主数据：编码、名称、规格型号、计量单位、物料分类、安全库存
• BOM物料清单：父项物料、子项物料、用量、损耗率、工序对应关系
• 仓库资料：仓库编码、名称、类型、库位信息
• 客户/供应商资料：编码、名称、分类、结算方式

技术实现上需注意物料编码映射问题：由于MES与ERP分属不同系统，需建立对照表实现编码转换；同时统一计量单位（如铜排按"根"或"公斤"的一致性处理）。

4.2 销售订单对接（ERP→MES）

销售订单是生产发起的源头。集成后，ERP中的销售订单审核通过后自动同步至MES，作为生产订单的来源。

同步内容：订单号、客户信息、产品信息（物料编码、名称、规格）、数量、交货日期、优先级、特殊要求。

状态闭环：MES接收后自动生成生产订单，创建成功后回写ERP销售订单的"已下达生产"状态，实现业务闭环。

4.3 生产管理对接（双向）

生产管理是MES与ERP对接的核心环节，涉及三个关键节点：

（1）生产计划/工单下发（MES→ERP）
MES根据销售订单和库存情况生成生产计划，同步内容包含工单号、产品信息、计划数量、计划开工/完工日期、BOM版本、工艺路线。MES将工单分解为具体工序任务下发至产线各工位，同时回传至ERP生产管理模块。

（2）生产进度反馈（MES→ERP）
各工序（冲剪、打标、铣角、折弯）的开工、完工状态实时同步至ERP，包含实际完工数量、合格/不合格数量、设备运行时长等实绩数据。ERP基于这些数据生成生产汇报单。

（3）完工入库（MES→ERP）
MES生产完成后自动触发产成品入库流程，同步入库单号、产品信息、入库数量、入库仓库、生产批次号。ERP接收后自动生成完工入库单并更新库存，同时更新生产工单状态为"已完工"。

4.4 物料与库存管理对接（双向）

物料管理是确保生产连续性的关键，需实现MES物料消耗与ERP库存数据的双向同步：

领料出库（MES→ERP）：MES根据生产工单生成领料申请，ERP接收后自动生成材料出库单并扣减库存。支持按工单汇总领料（定期）和按工序实时领料两种模式。

退料入库（MES→ERP）：生产剩余物料退库时，MES发起退料申请，ERP生成退料入库单并增加库存。

库存查询（双向）：MES可实时查询ERP各仓库库存数量与安全库存；库存预警信息（低于安全库存）从ERP推送至MES提醒补料。

铜排原料入库的特殊处理：针对铜排自动产线，原料入库环节需特别关注规格映射（宽度20-200mm、厚度3-12mm与ERP物料编码的对应关系）以及库位同步（MES料库格位与ERP仓库库位的映射）。

4.5 采购管理对接（ERP→MES）

采购管理以ERP为主导，MES接收采购到货信息辅助生产备料：

• 采购订单同步：ERP采购订单审核后，关键物料的预计到货信息推送至MES
• 到货预告：供应商发货后，预计到货时间、数量推送至MES，便于安排生产计划
• 到货确认：MES完成来料入库后，入库数据回写ERP，关联采购订单生成入库单
• 质检结果：MES来料检验数据（合格/不合格）回传ERP，不合格品触发退货流程

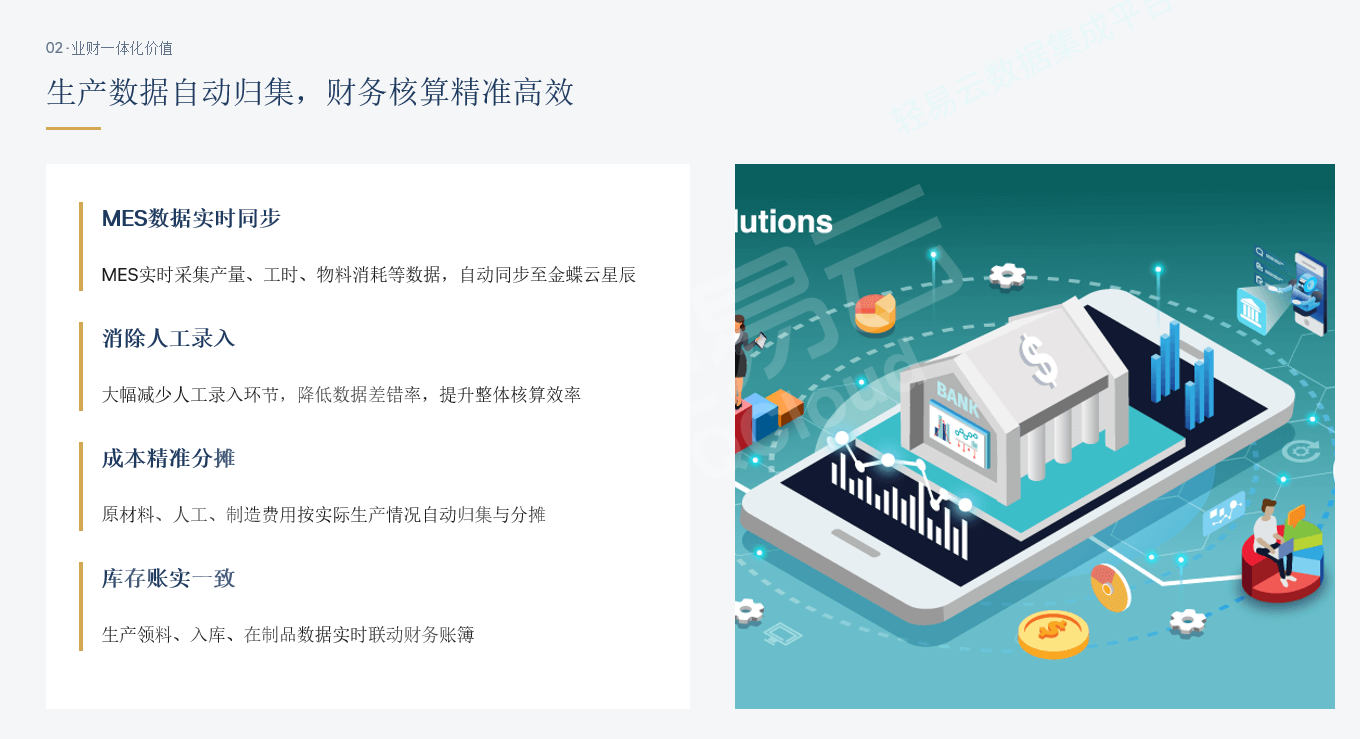

4.6 财务数据对接（MES→ERP）

财务数据对接是实现业财一体化的核心，将MES的生产实绩数据转化为ERP的财务核算数据：

• 材料出库：自动匹配会计科目，生成"借：生产成本 贷：原材料"凭证
• 产成品入库：自动生成"借：库存商品 贷：生产成本"凭证
• 成本归集：MES推送的工时数据、物料消耗数据作为ERP成本核算的依据

通过业务单据自动生成财务凭证，实现"业务发生即记账"的目标，避免人工统计的低效与差错。

五、数据映射与转换的关键技术点

由于MES与ERP在数据模型上存在天然差异，需建立系统性的数据映射规则：

1. 物料编码映射：建立MES物料号与ERP物料编码的对照表，处理历史数据中的编码不一致问题
2. 单位换算：统一计量单位体系，确保铜排等物料在不同系统中计量口径一致
3. 仓库映射：MES料库格位与ERP仓库+库位的二维映射关系
4. 状态映射：MES生产状态（待生产/生产中/已完成）与ERP工单状态的对应转换

六、实施路径与关键挑战

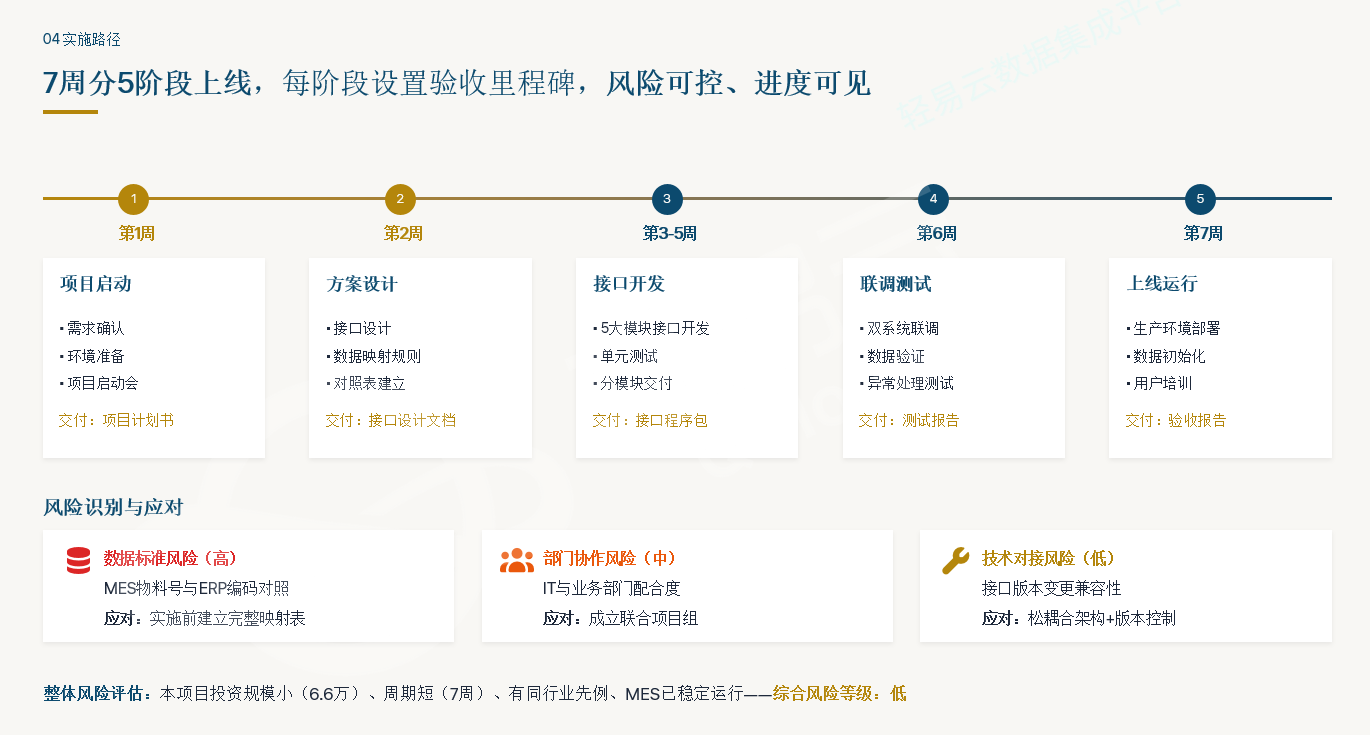

6.1 分阶段实施建议

典型的MES-ERP集成项目可分为五个阶段：

1. 项目启动（1周）：需求确认、环境准备、数据现状梳理
2. 方案设计（1周）：接口设计、数据映射规则制定、异常处理策略设计
3. 接口开发（3周）：分模块进行接口开发与单元测试
4. 联调测试（2周）：双系统联调、数据验证、异常场景测试
5. 上线运行（1周）：生产环境部署、数据初始化、用户培训

关键里程碑建议：

• 第2周末：完成基础数据同步，物料主数据双向验证通过
• 第4周末：完成销售订单、生产工单对接，实现订单流转自动化
• 第6周末：完成物料库存、采购管理对接，实现库存实时同步
• 第7周末：完成财务数据对接，实现成本自动核算

6.2 实施中的常见挑战

1. 历史数据清洗：两系统长期独立运行，物料编码、BOM版本可能存在差异，需投入大量精力进行数据治理
2. 异常场景处理：网络中断、接口超时、数据格式错误等异常场景需设计完善的补偿机制
3. 性能瓶颈：高频次的库存查询与工单状态同步可能对ERP系统造成性能压力，需合理设计同步频率与缓存策略
4. 业务规则冲突：MES的实时性要求与ERP的审批流程可能存在冲突，需在方案设计阶段明确业务规则
